Описание
Особенности и преимущества
Простая интеграция:
- Цифровые системы легко интегрируются с другим станционным оборудованием с помощью RS232, RS485 и коммуникационной локальной сети Ethernet с поддержкой протоколов Modbus® RTU и DNP 3.0.
- Комплект проектной и технической документации, данные по физической установке и соединение панелей.
- Комплект частей объединительной платы может быть предусмотрен для установки реле в существующих корпусах.
Возможности использования в суровых условиях:
- Проектирование настраиваемого приложения доступно для адаптации продуктов к конкретным защитным, измерительным и управленческим нуждам каждого приложения.
- Измерение, осциллографирование и регистрация событий обеспечивают средства анализа для сбора и анализа данных системы питания.
- Улучшенная селективная способность защиты, устранение необходимости в постоянном техническом обслуживании и калибровка электромеханических реле.
Экспертная поддержка:
- Глобальная служба решает сложные проблемы, связанные с системой питания, определяет соответствующие параметры защитных функций и интегрирует вашу новую систему защиты с остальной частью вашей станции.

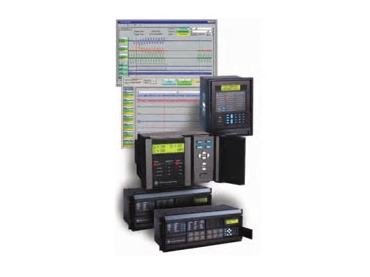

GP2100R предусматривает полную линейку решений для защиты турбогенератора. Каждый проект является спроектированным заказчиком решением, основанным на правильном уровне возможностей и особенностей изделия, максимизируя защиту ваших генерирующих ресурсов при управлении затратами на дооснащение:
Пакет I
Целевое применение
- Блок на ископаемом топливе/гидравлический блок с функцией защиты трансформатора.
- УРОВ и резервная дистанция.
Базовые компоненты пакета.
- Реле управления генератором GE Multilin G60 с расширенными защитными функциями.
- Измерение генератора (1% кВт; 0,5% В, I).
- Функции: 21, 25, 32, 40, 64, 78, 81, 87 и т.д.
- Средства связи: Ethernet HEA (86G)
- Защитное реле HGA (27BS-1, 2)
Пакет II
Целевое применение
- Дозаторы дизельного/газового топлива, небольшие газовые/паровые турбины.
Применение
ТЭЦ
Базовые компоненты пакета
- Реле управления генератором GE Multilin SR489.
- Измерения генератора (1% кВт; 0,5% В; I).
- Случаи извлечения.
- Функции: 21, 24, 27, 32, 40, 64, 81, 87 и т.д.
- Средства связи: RS-485 (Modbus RTU) HEA (86G)
- Защитное реле HGA (27BS-1, 2)
В дополнение к пакету GP2100R, GE также предлагает данные защитные устройства и услуги:
- Защита трансформатора
- Защита шин/системы
- Измерительные/коммутационные/вспомогательные реле
- Дополнительная защита по электропитанию
- Настраиваемые панели
- Изучение энергосистемы
- Установка и проектирование
- Калибровка и проведение испытаний
